乳品厂电气仪表安装与检验一般规定

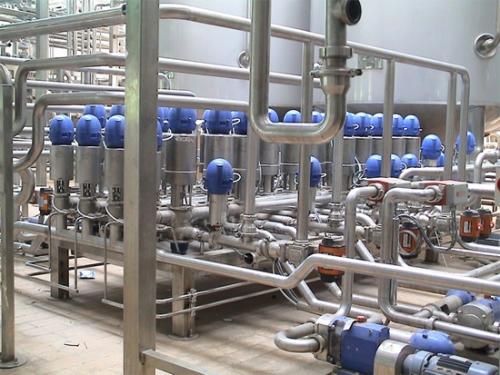

1、 电气仪表安装前言

    为获得高度的运转可靠性以及最大可能地抗干扰，在工厂中使用电气控制系统时，必须遵守一定的标准。至关重要的是选择防噪音设备，保证接地、屏蔽和电缆敷设等方法得当。

2、 电缆分类与敷设

2.1 电缆分类

1.动力电缆和安装电缆

这类电缆为工业和阻性荷载（如电机、加热器、照明等）供电。

2.输入与输出信号的控制电缆

这类电缆以15、24、48伏直流或交流电为控制系统输入、输出信号。

3.电源电缆

这类电缆向控制系统输送电源，不能与动力电缆和安装电缆敷设在一起。

4.测量电缆

这类电缆从传感器传输模拟或数字信号，电流与电压往往很低，对电缆有特殊要求。

以下称2、3和4类的电缆为信号电缆。

2.2 电缆种类

信号电缆通常包括标准安装电缆或控制电缆，即单股或多股屏蔽或非屏蔽的PVC绝缘电缆，其导体截面为0.5-1.5mm2，导线根数如电缆表所示。电缆的任何特殊要求在电缆表中说明。

2.3 电缆连接

连接电缆应按照电缆接线表进行，因为信号是以将干扰降低至最小的方式分配给电缆的，这样信号在电缆之间不会被交换。屏蔽电缆上的屏蔽按照电缆接线表接到电缆一端的中性棒上。

2.4 电缆敷设

敷设电缆时，在相同电缆内不要搞混不同的信号种类以区分电缆非常重要。不同类型的电缆敷设时，互相之间应有一段适当的距离。信号和回复电缆要集中敷设。电缆的敷设，应使信号电缆拾取不到来自动力电缆的噪音。信号电缆与动力电缆平行敷设时，其间距应至少30厘米。因此通常合理的方法是采用分隔式电缆架。同一高度上的电缆架，架间距离30厘米。如果在不同种类的电缆之间不能保证30厘米距离，信号电缆必须被屏蔽，或者电缆内部进行屏蔽，或者使用完全封装的电缆架，这样，电缆之间的距离可以减小到最小10 厘米。动力和信号电缆在短距离（不超过1米）内，间距可以小于10 厘米，例如从电缆架到安全切断开关。动力和信号电缆须垂直或近似垂直交叉。

2.5 噪音源

信号电缆离开任何噪音源的距离必须至少250厘米。举例来说，噪音源包括焊接设备、微波炉和电机控制中心。

2.6 焊接

焊接时，接地端不得与控制系统的电路开关柜、仪表盘和电缆架相连。采用高频电弧（TIG）的焊接设备时，必须特别小心。

3、 电源

控制系统的电 源取自保险丝板，保险丝板直接由低压开关装置供电。独立电源电缆包括用于控制系统保护接地的接地导线、零线和相线。保险丝板上不得连接任何其他设备。

接地（地线）有两种接地形式

· 按照有效的规则，保护接地线必须连接所有仪表盘，包括机架和机柜。

· 除了通过一根绝缘电缆（≥10mm2）直接连到接地电极的一点外，其余控制系统信号接地与保护接地绝缘。该点与接地电极间的电阻不能超过2欧姆

4、电路开关柜

安装电路开关柜和连接到控制系统的其他配电柜，这样电机电缆的干扰就不会影响信号电缆。这一要求同样适用于电路开关柜的内部连接。

1.信号和动力电缆互相垂直交叉。

2.两种电缆必须互相平行时应尽可能远离，但是长度不超过1米时，其间距可以小于10 厘米。

3.信号和动力电缆的端子必须分开。

4.电路开关的连接:电路开关要用信号电缆连接到控制系统。建议按照下图进行电气连接。
